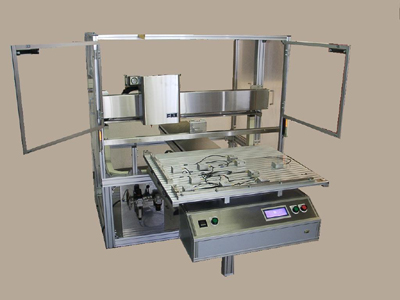

ディスペンスマシン

・大型基板に塗布可能なワークサイズ(770×700) ・ヘッド部分に取り付けるディスペンサーは用途に応じて付け替えが可能 ・ノズル部分の付け替えによるズレを自動的にXYZの３方向とも補正する 自動補正機能を搭載 ヘッドの付け替え、搬送機の取り付け等の改造も承ります。

外形(mm)

幅 1300 　　 テーブル高さ (ワークセット高さ) 800 高さ 1500 　　 テーブル幅 850 奥行き 1800 　　 テーブル奥行き 720

基本仕様

ワークサイズ W770×B700×H100 ヘッド取り付け重量 1Kg 構造 アルミフレーム プログラミング 簡易Gコード ティーチング GコードもしくはパソコンによるPtoPティーチングと テンキー入力の混在が可能 ※ソフトは標準付属(Win98,Win2000) 登録プログラム数 999個(トータル62500ステップ) 運転方法 メモリ運転/DNC運転 電源 AC100V オプション 静電除去バー 上部カバー エリアセンサー 吸着ブロック 空圧ユニット フットスイッチ

各軸スペック

- X Y Z ストローク(mm) 800 870 100 最高速度(mm/sec) 300 200 100 駆動源 ACサーボ ACサーボ ACサーボ 伝導方式 ボールネジ ボールネジ ボールネジ 繰り返し位置決め精度 ±0.02 ±0.02 ±0.02 筐体・カバー フルカバー フルカバー フルカバー

機能

2軸円弧補間(X-Y軸) 2軸直線補間(X-Y軸,X-Z軸,Y-Z軸) 3軸直線補間
